РГС
Резервуары горизонтальные торговой марки «Benza» предназначены для приёма, хранения и отпуска светлых нефтепродуктов с давлением насыщенных паров до 0,05 Мпа и без давления (под налив). Они изготавливаются в соответствии с ГОСТ 17032 и ТУ 5265-002-67029533-2010 из стали ст3сп5 и 09Г2С, объем- от 1 до 60 м3.
Емкости могут выпускаться в наземном и подземном исполнении, устанавливаться на разных промышленных предприятиях – в нефтегазовой, нефтехимической отрасли, на АЗС и т.д.
РГС-1
РГС-5
РГС-10
РГС-15
РГС-20
РГС-25
РГС-30
РГС-40
РГС-50
РГС-60
Компания «Benza» занимается изготовлением цилиндрических горизонтальных резервуаров с доставкой по всей России и в страны СНГ. Мы гарантируем высокое качество поставляемых изделий, их соответствие требованиям действующих нормативных стандартов, ГОСТ, ПБ.
Емкости бывают одностенные (РГС) и двустенные (РГСД). Они состоят из цилиндрической обечайки диаметром до 2800 мм, приваренных к ней днищ (плоских, конических, сферических и других типов днищ по согласованию с заказчиком), горловины с Ду 600-800 мм, плоской крышки, патрубков, смотровых люков и т.п.
Характеристики изделий
Стальные горизонтальные резервуары могут использоваться для приёма, хранения и отпуска светлых нефтепродуктов.
- толщина стенки – до 5 мм
- диаметр резервуаров – до 2800 мм
- материал – ст3сп5, 09Г2С
- рабочее давление – до 0,04 МПа (с плоскими днищами), до 0,07 МПа (с коническими)
- климатическое исполнение – У1, УХЛ1 по ГОСТ 15150
Резервуары из стали Ст3сп
Сталь Ст3сп5* относится к конструкционной углеродистой стали обыкновенного качества. Она обладает следующим химическим составом:
Химический элемент
Массовая доля, %
углерод
0,14-0,22
марганец
0,40-0,65
кремний
0,15-0,30
хром, никель, медь
не более 0,30 каждого
сера
не более 0,050
фосфор
не более 0,040
мышьяк
не более 0,080
Из-за особенностей физико-химических свойств углеродистой стали резервуар из нее обладают следующими особенностями:
- ударная вязкость обеспечивает высокую стойкость конструкции при температуре до -20ºС, то есть при более низких температурах резервуары имеют высокий риск разрушения из-за склонности стали к охрупчиванию
- резервуары из этой стали могут быть сварены любым способом, на который аттестован исполнитель сварочных работ (автоматическая и ручная дуговая сварка, контактно-точечная и электрошлаковая)
- при условии соблюдения температурного режима эксплуатации поверхности резервуара имеют высокую степень устойчивости к воздействию агрессивных рабочих сред, то есть обладает повышенной коррозионной стойкостью
- однородный состав листового проката позволяет обрабатывать поверхности будущего резервуара любыми технологическими способами для достижения максимально долгой эксплуатации на объекте
* для справки: “Ст” – сталь, “3” – номер марки стали, “сп” – степень раскисления стали, в данном случае – спокойная (по ГОСТ 380-2005 “Сталь углеродистая обыкновенного качества. Марки (с Изменением №1)”, “5” – категория стали)
Резервуары РВС из стали 09Г2С
Сталь 09Г2С* относится к конструкционной низколегированной стали, из которой изготавливаются различные сварные конструкции. Основные свойства придаются наличием легирующих элементов, а именно, углеродом, кремнием и марганцем, общая массовая доля которых не должна превышать 1-2%.
Химический элемент
Массовая доля, %
углерод
до 0,12
марганец
1,3-1,7
кремний
0,5-0,8
хром, никель, медь
не более 0,30 каждого
сера
до 0,025
фосфор
до 0,035
мышьяк
не более 0,080
Так как физико-химические свойства данной стали позволяют эксплуатировать резервуары из нее при температуре от -70ºС до +425ºС, компания «Benza» выпускает из стали 09Г2С горизонтальные резервуары в северном исполнении. Высокая износостойкость металла также способствует эксплуатации резервуаров с высоко агрессивными рабочими средами и в тяжелых климатических условиях. Таким образом, резервуары способны выдержать сильные деформации за достаточно продолжительный срок работы.
Широкой использование стали 09Г2С также объясняется тем, что она обладает легкой свариваемостью при сварке ручной и автоматической дуговой сварке под флюсом и газовой защитой, что позволяет сокращать сроки изготовления резервуаров, сосудов и емкостей.
Дополнительным немаловажным бонусом применения данного сплава для строительства емкостей для хранения различных сред является его экономичность, которая достигается за счет оптимальной стоимость самого металлопроката и относительная легкость при строительстве объектов.
* для справки: “09” – содержание углерода в стали 0,09%, “Г2” – содержание марганца 1,3-2%, “С” – наличие в стали кремния (до 1%). Зачастую в маркировке стали отображается категория стали, например, 09Г2С-12, что означает, какие параметры сплава испытывались при его производстве
Монтаж металлических резервуаров
Подземные резервуары могут помещаться в грунт плотностью не более 1100 кг/м (для водонасышенных почв), до 1700 кг/м (для неводонасыщенных). Высота засыпки составляет до 1,2 м. Возможна анкеровка изделий.
Горизонтальные емкости наземного размещения устанавливаются на специальные опоры. Резервуары подвергаются действию избыточного давления паров жидкости, гидростатического давления, сейсмической активности, атмосферных явлений. Они защищаются специальными антикоррозионными составами от внешних воздействий, коррозии.
Компания Benza производит емкости РГС, РГСН, РГСДН, РГСЛП разного объема. Все резервуары имеют гарантию производителя, прошли приемку ОТК, комплектуются паспортом качества, рабочей документацией, комплектовочной ведомостью.
Горизонтальные резервуары РГС предназначены для хранения и выдачи нефти, нефтепродуктов плотностью до 1300 кг/м при избыточном давлении до 0,04 МПа (при плоских днищах), до 0,07 МПа (при конических днищах).
Изделия изготавливаются в соответствии с ГОСТ Р 52630-2006. Объем резервуаров – от 1 до 60 м3. Они устанавливаются на предприятиях нефтегазовой, нефтехимической промышленности, на АЗС и т.п.
Устройство и основные параметры

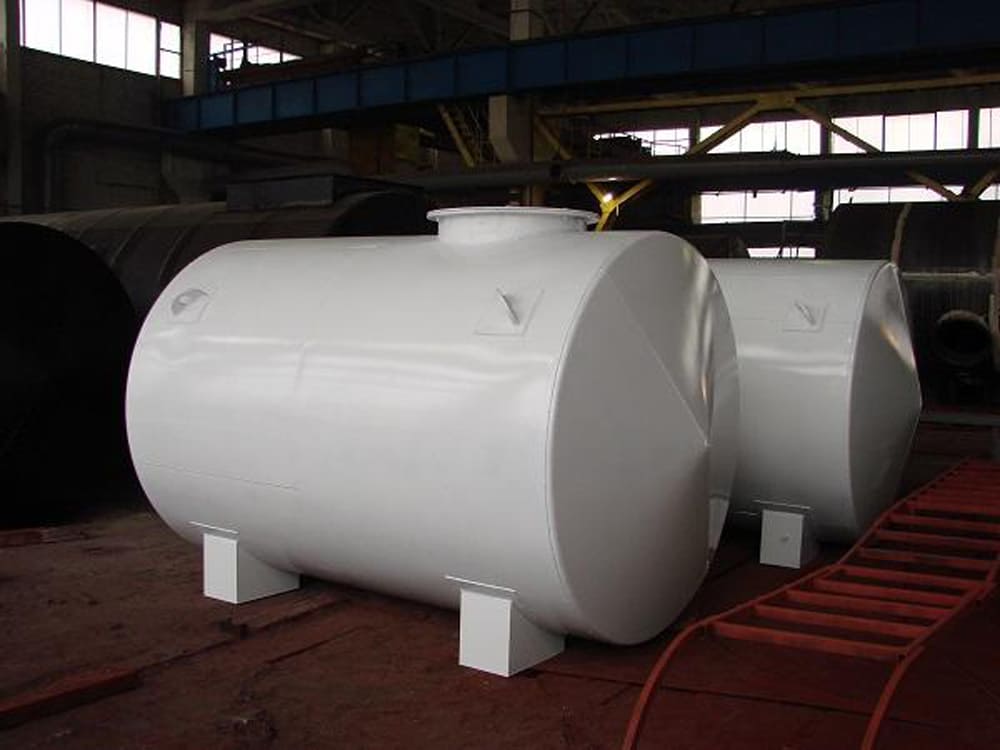

Стальные резервуары представляют собой цилиндрические емкости с коническими или плоскими днищами, горловиной (одной или несколько) с крышкой, патрубками, штуцерами и т.п.
Они изготавливаются из углеродистой, легированной стали, могут эксплуатироваться при температуре рабочего вещества от – 65 до +95С. По конструкции различают:
- одностенные и двустенные изделия
- одно- и многокамерные модели, позволяющие хранить несколько разных веществ в одной емкости
- с теплоизоляцией/без нее
- с подогревом/без него – для хранения вязких материалов

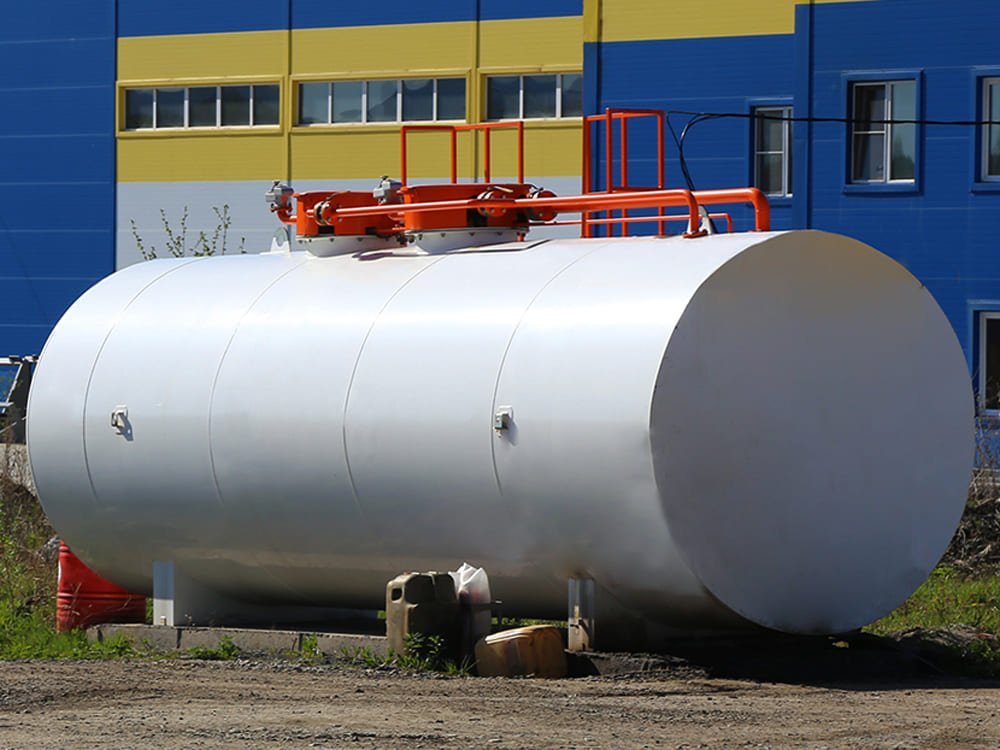

По размещению резервуары РГС делятся на наземные и подземные. Первые устанавливаются на заранее подготовленную площадку на специальных опорах. Толщина стенки – не менее 4 мм.

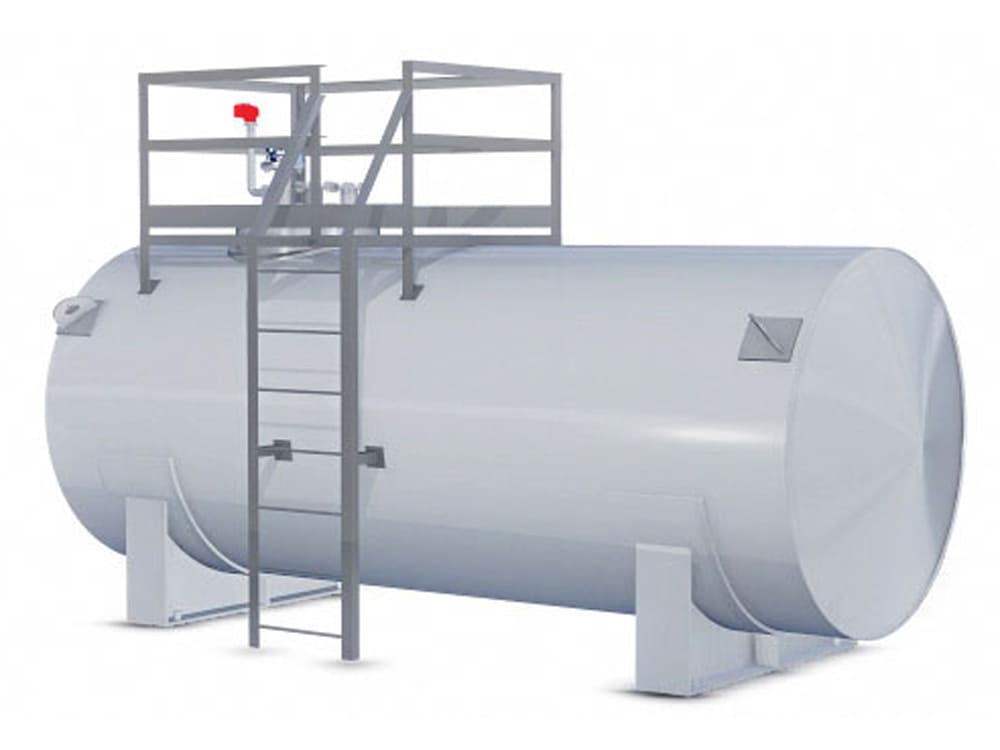

Наружную поверхность наземных емкостей покрывают антикоррозионным составом для защиты от внешних воздействий. Возможна дополнительная комплектация лестницами, площадками для обслуживания, люками, контрольно-измерительной аппаратурой.
На подземные резервуары РГС наносится покрытие – мастика резино-битумная. Подземные резервуары помещаются в грунт. Толщина стенки – более 5 мм.
Особенности двустенных моделей – наличие межстенного пространства, заполняемого азотом или тосолом.
Компания «Benza» занимается производством и поставкой резервуаров РГС с максимальным диаметром 2800 мм. Стенки емкости могут укрепляться кольцами жесткости, покрываться антикоррозионным составом.
